Los cilindros neumáticos en la automatización industrial en España



Los cilindros neumáticos constituyen uno de los componentes fundamentales en los sistemas de automatización industrial que utilizan aire comprimido como fuente de energía. Su función esencial consiste en transformar la energía potencial del aire comprimido en energía cinética, generando movimiento lineal que permite desplazar cargas, accionar mecanismos o realizar operaciones repetitivas con precisión y fiabilidad.



En el contexto industrial español, estos dispositivos representan una solución ampliamente adoptada debido a sus múltiples ventajas: limpieza operativa, seguridad intrínseca en entornos con riesgo de explosión, capacidad de trabajar en condiciones adversas y una excelente relación entre potencia desarrollada y espacio ocupado. Su presencia es notable en prácticamente todos los sectores manufactureros del país, desde la industria automovilística en Barcelona y Zaragoza hasta las plantas de procesamiento alimentario en Murcia o las instalaciones de envasado en Valencia.



Principios de funcionamiento



El funcionamiento de un cilindro neumático se basa en principios físicos fundamentales relacionados con la termodinámica y la mecánica de fluidos. Cuando el aire comprimido ingresa en una de las cámaras del cilindro, la presión ejercida sobre la superficie del émbolo genera una fuerza proporcional al área de dicha superficie y a la presión del aire suministrado, siguiendo la ecuación básica:



F = P × A



Donde:

F representa la fuerza teórica desarrollada (en Newtons)
P es la presión del aire (en Pascales)
A corresponde al área efectiva del émbolo (en metros cuadrados)



Este principio aparentemente sencillo se materializa en mecanismos de gran versatilidad y eficiencia. El control preciso del flujo de aire hacia las diferentes cámaras del cilindro, habitualmente mediante válvulas neumáticas o electroválvulas, permite regular parámetros como la velocidad del movimiento, la fuerza aplicada o la secuencia de operaciones, adaptándose así a los requerimientos específicos de cada aplicación industrial.





Tipos de cilindros neumáticos



La industria ha desarrollado múltiples variantes de cilindros neumáticos para satisfacer necesidades específicas en diversos entornos operativos. Comprender las características distintivas de cada tipo resulta fundamental para seleccionar el componente más adecuado para cada aplicación.



Cilindros de simple efecto



Los cilindros de simple efecto representan la configuración más básica, caracterizándose por generar fuerza y movimiento únicamente en una dirección mediante la presión del aire comprimido. El retorno a la posición original se produce por medios alternativos, generalmente mediante un resorte interno o por acción de una fuerza externa.



Ventajas destacables:

• Menor consumo de aire comprimido

• Construcción más sencilla y económica

• Control simplificado que requiere una sola vía de conexión neumática



Aplicaciones típicas:

• Operaciones de marcado o estampación

• Sistemas de sujeción y fijación temporal

• Elevación de componentes ligeros

• Accionamiento de compuertas o válvulas



Cilindros de doble efecto



Los cilindros de doble efecto constituyen la configuración más versátil y extendida en entornos industriales. Su característica definitoria es la capacidad de generar movimiento controlado en ambas direcciones mediante la aplicación alternativa de aire comprimido en cada una de sus cámaras.



Aspectos técnicos relevantes:

• Fuerza desarrollada diferente en avance y retroceso (debido a la presencia del vástago)

• Control bidireccional completo del movimiento

• Mayor aprovechamiento energético en ciclos completos

• Capacidad para vencer resistencias en ambos sentidos del movimiento



Aplicaciones industriales:

• Líneas de montaje automatizadas

• Sistemas de manipulación y transferencia

• Prensas neumáticas

• Accionamiento de mecanismos que requieren control bidireccional

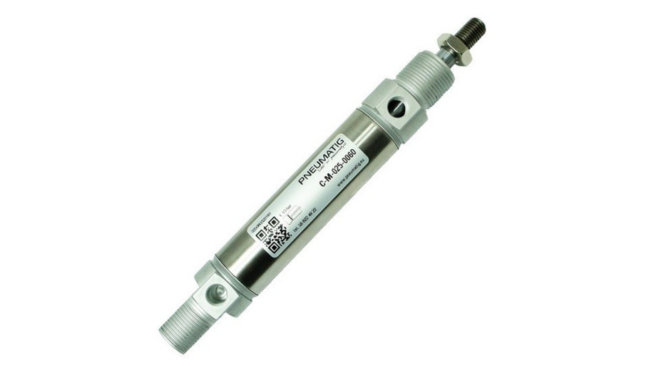

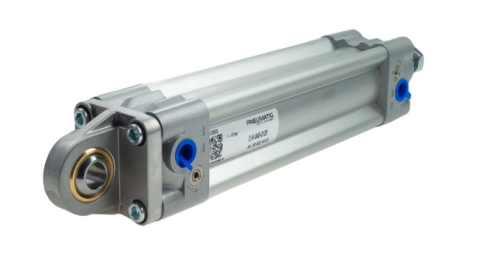

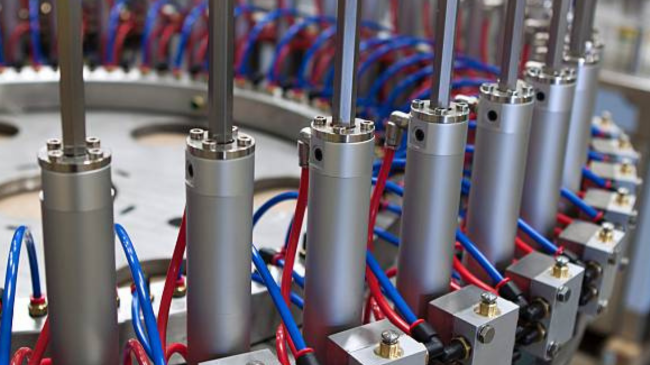

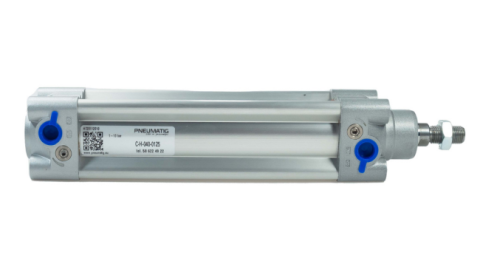

Cilindros normalizados ISO



Los cilindros ISO 15552 representan una categoría estandarizada internacionalmente que garantiza la intercambiabilidad entre fabricantes y la disponibilidad de repuestos. Esta normalización incluye dimensiones críticas como diámetros, carreras, roscas de conexión y sistemas de montaje.



Características distintivas:

• Dimensiones exteriores normalizadas

• Amplia gama de diámetros estandarizados

• Carreras disponibles desde 10 mm hasta 3000 mm

• Sistemas de amortiguación regulable en finales de carrera

• Diversas opciones de montaje estandarizadas



Su adopción generalizada en la industria española facilita tanto el diseño inicial como el mantenimiento posterior, reduciendo significativamente los costes operativos a largo plazo.



Cilindros compactos



Los cilindros compactos constituyen una solución optimizada para aplicaciones con limitaciones de espacio. Su diseño maximiza la relación entre la fuerza desarrollada y el volumen ocupado, permitiendo su integración en maquinaria donde las dimensiones representan un factor crítico.



Particularidades técnicas:

• Carreras generalmente cortas

• Diseño de sección cuadrada o rectangular para mayor estabilidad

• Opciones de montaje integradas en el cuerpo del cilindro

• Disponibilidad de versiones multi-posición o con guías anti-giro



Sectores de aplicación preferente:

• Maquinaria de precisión

• Sistemas robotizados

• Equipos médicos y farmacéuticos

• Herramientas portátiles



Criterios de selección



La selección adecuada de un cilindro neumático para una aplicación específica requiere considerar múltiples variables técnicas y operativas. Un análisis sistemático de estos factores garantiza el rendimiento óptimo y prolonga la vida útil del componente.



Cálculo de fuerza



La determinación precisa de la fuerza requerida constituye el primer paso fundamental. En condiciones ideales, la fuerza teórica desarrollada por un cilindro se calcula mediante:



Para cilindros de doble efecto:

• Fuerza de avance: F1 = P × π × (D²/4)

• Fuerza de retroceso: F2 = P × π × (D² - d²)/4



Donde:

P es la presión de trabajo (Pa)
D es el diámetro interior del cilindro (m)
d es el diámetro del vástago (m)



En aplicaciones reales, resulta imprescindible incorporar un factor de seguridad (generalmente entre 1,25 y 1,5) para compensar pérdidas por rozamiento, variaciones en la presión de suministro y fuerzas antagonistas imprevistas.



Consideraciones de velocidad



La velocidad de desplazamiento del vástago depende fundamentalmente del caudal de aire suministrado, la presión de trabajo y la carga a desplazar. En aplicaciones industriales españolas típicas, las velocidades operativas oscilan entre:



• Aplicaciones de precisión: 0,02 - 0,15 m/s

• Aplicaciones estándar: 0,15 - 0,5 m/s

• Alta velocidad: 0,5 - 1,5 m/s



Para velocidades elevadas, resulta especialmente importante considerar sistemas de amortiguación eficientes que reduzcan el impacto en los finales de carrera, prolongando así la vida útil del cilindro.



Factores ambientales



Las condiciones del entorno operativo influyen decisivamente en la selección de materiales y protecciones específicas:



• Temperatura: Los cilindros estándar operan típicamente entre 0°C y 70°C. Para entornos fuera de este rango, se requieren juntas y lubricantes especiales.



• Humedad y corrosión: En entornos húmedos o con presencia de agentes corrosivos (comunes en industrias químicas o alimentarias españolas), resulta recomendable seleccionar cilindros con protección específica: vástagos cromados duros, cuerpos en acero inoxidable o aluminio anodizado.



• Polvo y partículas: La presencia de partículas abrasivas exige considerar protecciones adicionales como fuelles o rascadores reforzados que impidan la entrada de contaminantes a las cámaras internas.



Opciones de montaje



La integración mecánica del cilindro en la maquinaria determina en gran medida su rendimiento y durabilidad. Las opciones de montaje estandarizadas incluyen:



• Montaje por pies: Adecuado para aplicaciones con cargas alineadas con el eje del cilindro.



• Montaje por bridas: Proporciona mayor rigidez y resulta idóneo para aplicaciones con esfuerzos laterales moderados.



• Montaje oscilante (horquillas, rótulas): Permite compensar pequeños desalineamientos entre el cilindro y la carga.



• Montaje mediante charnelas: Facilita la articulación en aplicaciones donde el punto de aplicación de la fuerza describe un arco.



La disponibilidad de accesorios para cilindros específicos simplifica la instalación y optimiza el rendimiento en condiciones operativas reales.



Aplicaciones industriales en España



La versatilidad inherente a los cilindros neumáticos ha propiciado su adopción generalizada en múltiples sectores industriales españoles, cada uno con requisitos específicos y condiciones operativas diferenciadas.



Automoción



La industria automovilística española, concentrada principalmente en regiones como Cataluña, Aragón, Valencia y Castilla y León, utiliza extensivamente los cilindros neumáticos en:



• Líneas de ensamblaje: Para posicionamiento preciso de componentes
• Sistemas de sujeción: Fijación temporal de carrocerías durante operaciones de soldadura o montaje
• Prensas neumáticas: Conformado de componentes metálicos ligeros
• Estaciones de verificación: Accionamiento de útiles de control dimensional



Las exigencias de ciclos rápidos y alta repetibilidad hacen que los cilindros normalizados ISO con amortiguación regulable sean la opción predominante en este sector.



Industria alimentaria



El sector agroalimentario español, con fuerte presencia en regiones como Andalucía, Murcia, Galicia y Navarra, incorpora cilindros neumáticos en:



• Líneas de envasado: Accionamiento de sistemas de dosificación, sellado y etiquetado
• Equipos de corte y porcionado: Control de cuchillas y elementos separadores
• Sistemas de clasificación: Desvío de productos según características
• Maquinaria de procesamiento: Apertura y cierre de compuertas, válvulas y sistemas de regulación



Las estrictas normativas higiénicas del sector exigen generalmente cilindros fabricados en acero inoxidable AISI 316 o con recubrimientos específicos que permitan la limpieza con agentes químicos agresivos.



Sector del packaging



La industria del envase y embalaje, estratégicamente importante en la economía española, implementa soluciones neumáticas en:



• Formadoras de cajas: Desplegado y conformado de embalajes
• Enfardadoras: Compresión de productos para optimizar el paletizado
• Encajadoras: Manipulación y posicionamiento de productos en sus envases
• Cerradoras y selladoras: Aplicación controlada de fuerza para garantizar cierres herméticos



La combinación de velocidad, precisión y economía operativa posiciona a los cilindros neumáticos como componentes ideales para este sector tan dinámico.



Manufactura general



En el amplio espectro de la manufactura general española, los cilindros neumáticos encuentran aplicación en:



• Sistemas de carga y descarga: Transferencia de piezas entre estaciones de trabajo
• Prensado y conformado: Aplicación controlada de fuerza para moldear o ensamblar
• Equipos de marcado: Accionamiento de troqueles, tampones o sistemas de grabación
• Sistemas de seguridad: Bloqueo o desbloqueo de protecciones y accesos



La disponibilidad de diferentes diámetros y carreras permite adaptar la solución neumática a los requerimientos específicos de cada proceso productivo.





Instalación y conexiones



Una instalación adecuada garantiza tanto el rendimiento óptimo como la durabilidad de los cilindros neumáticos. Aspectos fundamentales a considerar incluyen:



Conexiones neumáticas



La selección apropiada de racores neumáticos resulta crucial para garantizar la estanqueidad del sistema y facilitar operaciones de mantenimiento:



• Para cilindros de pequeño diámetro (hasta 50mm): Conexiones roscadas G1/8" o G1/4"
• Para cilindros medianos (63-100mm): Conexiones G3/8" o G1/2"
• Para cilindros grandes (>100mm): Conexiones G3/4" o superiores



El uso de racores de tipo rápido simplifica las operaciones de instalación y mantenimiento, mientras que los sistemas con regulación de caudal integrada permiten ajustar con precisión la velocidad de desplazamiento del vástago.



Circuito neumático básico



Un circuito neumático funcional para el control de cilindros requiere:



1. Sistema de producción y tratamiento de aire comprimido (tratamiento de aire)
2. Red de distribución con dimensionamiento adecuado
3. Unidades FRL (Filtro, Regulador, Lubricador) específicas para cada máquina o sección
4. Válvulas neumáticas o electroválvulas para el control de dirección
5. Tubos neumáticos de diámetro adecuado (generalmente entre 4 y 12 mm para aplicaciones estándar)
6. Sistemas de detección de posición (sensores de posición) cuando se requiere monitorización



Mantenimiento preventivo



Un programa efectivo de mantenimiento preventivo prolonga significativamente la vida útil de los cilindros neumáticos y reduce las costosas paradas no programadas. Las prácticas recomendadas incluyen:



Inspección visual periódica



Con frecuencia semanal o mensual, según la intensidad de uso:



• Verificación de fugas en conexiones y juntas (detectables mediante agua jabonosa o instrumentos ultrasónicos)
• Comprobación del estado del vástago (ausencia de rayaduras o corrosión)
• Inspección de los sistemas de fijación (ausencia de aflojamientos o deformaciones)
• Revisión de amortiguadores y topes mecánicos



Mantenimiento programado



Con periodicidad trimestral o semestral:



• Limpieza externa del cilindro y sus accesorios
• Verificación del alineamiento entre el cilindro y los puntos de aplicación de fuerza
• Comprobación de la eficacia de los sistemas de amortiguación
• Medición de tiempos de ciclo y comparación con valores de referencia



Lubricación



El régimen de lubricación depende fundamentalmente del tipo de cilindro y sus condiciones operativas:

• Cilindros estándar: Requieren generalmente aporte de lubricante mediante nebulización en el aire comprimido (lubricadores en la unidad FRL)
• Cilindros pre-lubricados: Diseñados para operar con aire seco y limpio, sin aporte adicional de lubricante durante periodos prolongados



Resolución de problemas comunes



Los profesionales de mantenimiento industrial en España se enfrentan frecuentemente a determinadas problemáticas asociadas a los cilindros neumáticos. Identificar sus causas y aplicar soluciones apropiadas resulta fundamental para minimizar tiempos de inactividad.



Movimiento irregular (Stick-Slip)



Caracterizado por avances entrecortados del vástago, generalmente debido a:



• Lubricación insuficiente: Revisar el sistema de lubricación y ajustar la dosificación
• Carga desalineada: Verificar la alineación entre el cilindro y la carga
• Presión insuficiente: Comprobar la presión de trabajo y ajustarla a los valores recomendados
• Desgaste de juntas: Sustituir los elementos de estanqueidad deteriorados



Pérdida de fuerza



Manifestada como incapacidad para desarrollar la potencia necesaria:



• Fugas internas: Detectables mediante caída de presión con el cilindro estático
• Fugas externas: Identificables visualmente o mediante pruebas con agua jabonosa
• Restricciones en la alimentación: Verificar dimensionamiento de conductos y válvulas
• Fricción excesiva: Comprobar estado de guías y elementos deslizantes



Velocidad inadecuada



Cuando el movimiento resulta demasiado lento o excesivamente rápido:



• Reguladores de caudal mal ajustados: Recalibrar los dispositivos de control de flujo
• Diámetro insuficiente en conductos: Revisar dimensionamiento de tuberías y racores
• Válvulas subdimensionadas: Comprobar tamaño y capacidad de las válvulas de control
• Presión fluctuante: Instalar o ajustar reguladores de presión dedicados



Normativas y estándares aplicables



La fabricación, instalación y uso de cilindros neumáticos en entornos industriales españoles está sujeta a diversas normativas y estándares que garantizan su seguridad, compatibilidad y rendimiento.



Normativas europeas e internacionales



• ISO 15552: Define dimensiones y características técnicas de cilindros neumáticos con fijación por tirantes
• ISO 6432: Establece especificaciones para cilindros redondos de diámetro entre 8 y 25 mm
• ISO 21287: Regula cilindros compactos con diámetros entre 20 y 100 mm
• Directiva 2006/42/CE: Marco normativo europeo sobre seguridad de maquinaria, con implicaciones en el diseño y aplicación de sistemas neumáticos



Certificaciones y calidad



En el mercado español, los cilindros neumáticos de calidad suelen presentar:



• Marcado CE: Obligatorio para su comercialización en la Unión Europea
• Certificación ISO 9001: Garantía de procesos de fabricación controlados
• Conformidad ATEX (cuando aplica): Para utilización en atmósferas potencialmente explosivas



La adhesión a estos estándares no solo garantiza la seguridad operativa, sino que también facilita la integración de componentes de diferentes fabricantes, reduciendo costes de diseño y mantenimiento.



Conclusiones



Los cilindros neumáticos representan componentes fundamentales en la automatización industrial española, ofreciendo soluciones fiables, económicas y versátiles para una amplia gama de aplicaciones. Su correcta selección, instalación y mantenimiento resultan determinantes para optimizar el rendimiento de los sistemas productivos y minimizar los costes operativos.



La evolución tecnológica continua en este campo apunta hacia cilindros con mayor eficiencia energética, materiales avanzados, capacidades de autodiagnóstico y comunicación con sistemas de control digital, alineándose con las tendencias de la Industria 4.0 que está transformando progresivamente el panorama industrial español.



Para aplicaciones específicas o requerimientos particulares, contar con el asesoramiento de especialistas en neumática industrial garantiza la implementación de soluciones optimizadas que maximicen el retorno de inversión y la eficiencia operativa.
